Насос пневматический винтовой ТА-15УГ
Пневмонасос предназначен для горизонтальной подачи цемента по трубопроводам при помощи сжатого воздуха и должен находится в крытом помещении защищённом от атмосферных осадков.
Температура окружающего воздуха должна быть в пределах от минус 40° С до плюс 40° С.
Насос пневматический винтовой ТА-15УГ
Технические характеристики
Номинальная производительность, т/час
|
63
|
Номинальная дальность подачи, м (в т.ч. по высоте)
|
200(35)
|
Расход сжатого воздуха, м3/мин
|
15-18
|
Рабочее давление в смесительной камере, МПа (кгс/см2), не более
|
0,14(1,4)
|
Электродвигатель привода шнека:
|
|
Тип
|
АИР
|
Исполнение
|
М201
|
мощность, кВт
|
37
|
скорость вращения, об/мин
|
1000
|
Диаметр шнека, мм
|
200
|
Габаритные размеры, мм
|
|
Длина
|
3650
|
Ширина
|
610
|
Высота
|
860
|
Масса, кг
|
915
|
ПРИМЕЧАНИЕ. Производительность насосов указана для цемента с насыпной массой 1,2-1,3 т/м3 при отклонении трубопровода от вертикали до15°. Предельное отклонение от номинальной производительности – 10%

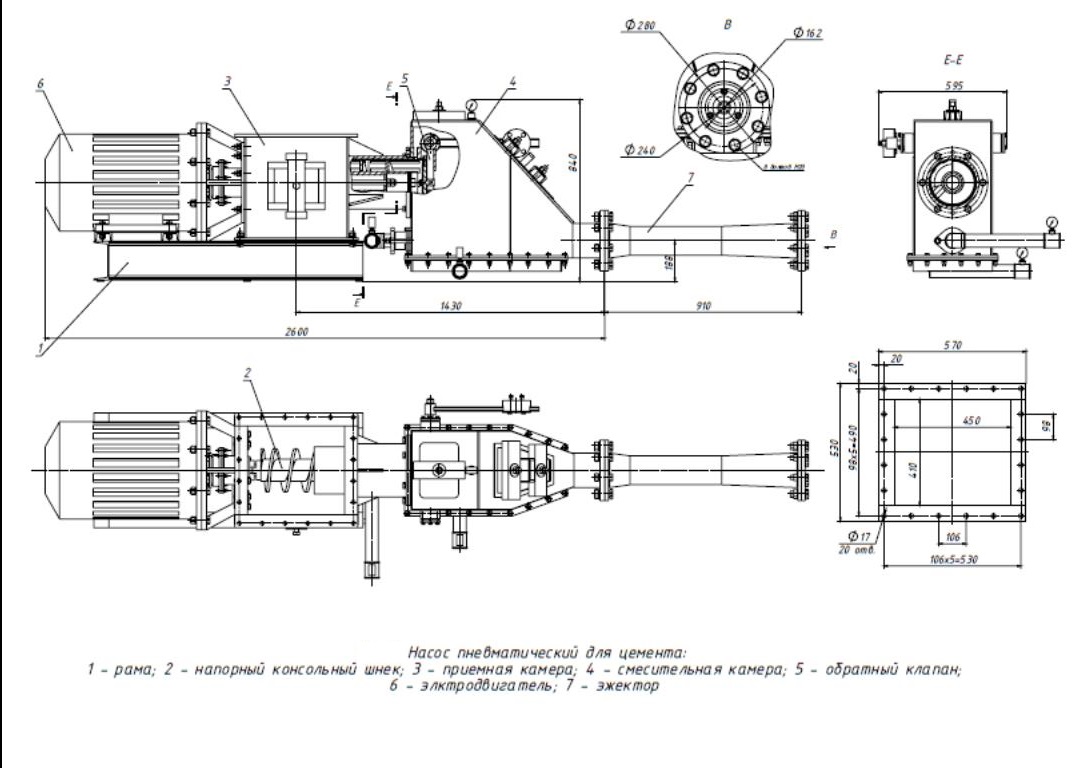

Чертежи насоса пневматического винтового ТА-15УГ
Нажмите на чертеж для просмотра.
