Насос пневматический винтовой ТА-19УГ

Пневмонасос предназначен для горизонтальной подачи цемента по трубопроводам при помощи сжатого воздуха и должен находится в крытом помещении защищённом от атмосферных осадков.
Температура окружающего воздуха должна быть в пределах от минус 40° С до плюс 40° С.

ТА-15УГ
Насос пневматический винтовой ТА-19УГ

Технические характеристики

Номинальная производительность, т/час
40
Номинальная дальность подачи, м (в т.ч. по высоте)
150 (30)
Расход сжатого воздуха, м3/мин
12-16
Рабочее давление в смесительной камере, МПа (кгс/см2), не более
0,14(1,4)
Электродвигатель привода шнека:
Тип
АИР
Исполнение
М2081
мощность, кВт
22
скорость вращения, об/мин
1500
Диаметр шнека, мм
150
Габаритные размеры, мм
Длина
3610
Ширина
710
Высота
860
Масса, кг
635

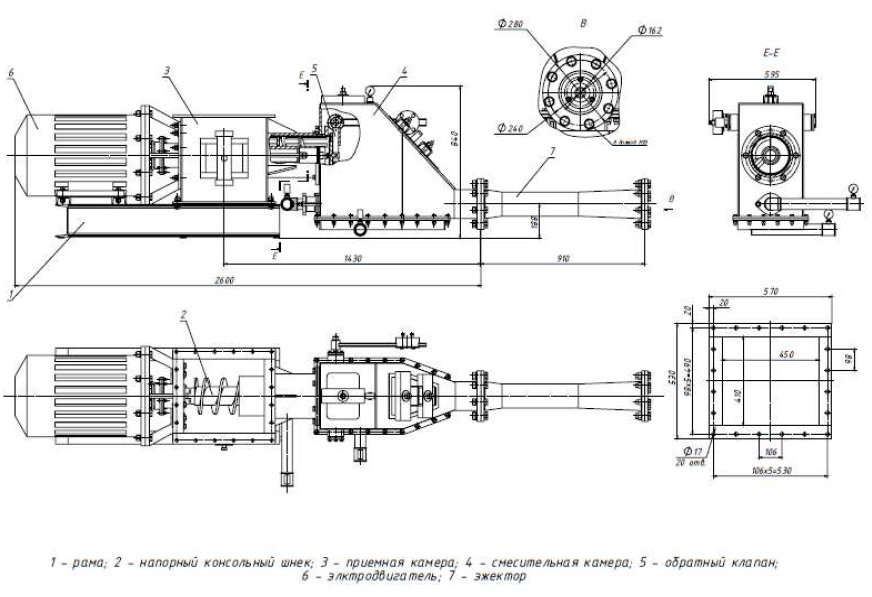

Чертежи насоса пневматического винтового ТА-19УГ

Чертеж ТА-15УВ
Нажмите на чертеж для просмотра.
